วัสดุ ตัวนำยิ่งยวด
จำนวนผู้เข้าชม: 136
ตัวนำยวดยิ่ง (อังกฤษ: superconductor) เป็นธาตุหรือสารประกอบที่จะนำไฟฟ้าได้ร้อยเปอร์เซ็นต์โดยไม่มีความต้านทานไฟฟ้าและไม่มีการสูญเสียพลังงาน ภายใต้อุณหภูมิค่าหนึ่งหรือที่เรียกว่าอุณหภูมิวิกฤต ซึ่งถือเป็นสมบัติทางฟิสิกส์ที่สำคัญ
ตัวนำยวดยิ่งเป็นวัสดุที่มีสมบัติทางด้านฟิสิกส์ของแข็ง (Solid-state physics) ที่โดดเด่นกว่าวัสดุชนิดอื่นสองด้านสำคัญ คือ สมบัติทางไฟฟ้าและสมบัติทางแม่เหล็ก ในระยะแรกการค้นพบตัวนำยวดยิ่งจะพบอยู่เฉพาะในรูปแบบของโลหะบริสุทธิ์ ต่อมามีการค้นพบที่หลากหลายขึ้น ได้แก่ ตัวนำยวดยิ่งแบบโลหะ โลหะผสมหรือแม้แต่เซรามิก
ในปัจจุบันนักวิทยาศาสตร์สามารถนำทฤษฎีตัวนำยวดยิ่งมาประยุกต์ใช้งานจริงในชีวิตประจำวันของมนุษย์ได้โดยอาศัยสมบัติโดดเด่นที่ว่าวัสดุนี้มีความต้านทานไฟฟ้าเป็นศูนย์และการลอยตัวเหนือแม่เหล็กได้ เช่น รถไฟความเร็วสูงแม็กเลฟ (Maglev) ของญี่ปุ่น ที่วิ่งด้วยความเร็วสูงเนื่องจากไม่มีแรงเสียดทานจากพื้น หรือแม้แต่ในทางการแพทย์ก็มีการนำมาสร้างเครื่องมือสำหรับวินิจฉัยโรคที่สำคัญ คือ การสร้างภาพด้วยเรโซแนนซ์แม่เหล็กหรือการตรวจเอกซเรย์ด้วยคลื่นแม่เหล็กไฟฟ้า (MRI)
การค้นพบตัวนำยวดยิ่งเริ่มต้นตั้งแต่ปี ค.ศ. 1911 หรือกว่า 100 ปีมาแล้ว ในปัจจุบันนักวิทยาศาสตร์แบ่งการค้นพบเป็นสองยุค คือ
การค้นพบตัวนำยวดยิ่งแบบดั้งเดิม และ การค้นพบตัวนำยวดยิ่งอุณหภูมิสูง
การค้นพบตัวนำยวดยิ่งแบบดั้งเดิม

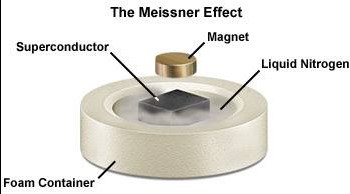

ในปี ค.ศ. 1933 ไมสเนอร์และออคเซนฟิลด์ (Meissner & Ochsenfeld) พบสมบัติพื้นฐานที่สำคัญของตัวนำยวดยิ่ง คือเมื่อทำให้ตัวนำยวดยิ่งมีอุณหภูมิต่ำกว่าอุณหภูมิวิกฤติ พบว่าตัวนำยวดยิ่งจะเกิดการเปลี่ยนสภาพเป็นตัวนำยวดยิ่งและหากใส่สนามแม่เหล็กภายนอกเข้าไป สนามแม่เหล็กจะไม่สามารถพุ่งผ่านเข้าไปในเนื้อตัวนำได้เนื่องจากสนามแม่เหล็กภายนอกทำให้เกิดกระแสไฟฟ้าเหนี่ยวนำที่ผิวของตัวนำยวดยิ่งและกระแสไฟฟ้าเหนี่ยวนำที่เกิดขึ้นทำให้เกิดสนามแม่เหล็กต่อต้านสนามแม่เหล็กภายนอกที่ใส่เข้าไปเรียกปรากฏการณ์นี้ว่า ปรากฏการณ์ไมสเนอร์ (Meissner effect) แต่ในทางกลับกันถ้าตัวนำยวดยิ่งมีอุณหภูมิสูงกว่าอุณหภูมิวิกฤต ตัวนำยวดยิ่งจะกลายเป็นสภาพเป็นตัวนำปกติ สนามแม่เหล็กจะสามารถทะลุผ่านเข้าไปในเนื้อผิวตัวนำยวดยิ่งได้
การค้นพบตัวนำยวดยิ่งอุณหภูมิสูง
ตั้งแต่ปี ค.ศ. 1911 ซึ่งเป็นปีของการค้นพบเป็นต้นมา การค้นคว้าวิจัยหาตัวนำยวดยิ่งชนิดหนึ่งที่อุณหภูมิวิกฤติสูงนั้นได้พัฒนาไปอย่างเชื่องช้า จนกระทั่งในปี ค.ศ. 1973 นักวิทยาศาสตร์ได้ค้นพบโลหะผสมระหว่างไนโอเบียมและเจอร์มาเนียม (Nb3Ge) ซึ่งมีอุณหภูมิวิกฤต 23.2 เคลวิน แต่ไม่ประสบความสำเร็จจึงทำให้เชื่อว่าตัวนำยวดยิ่งในธรรมชาติน่าจะมีอุณหภูมิวิกฤตที่จำกัดประมาณ 35 เคลวิน และ เรียกตัวนำชนิดนี้ว่า ตัวนำยวดยิ่งอุณหภูมิต่ำ (Low Temperature Superconductors)
ปี ค.ศ. 1987 กลุ่มวิจัยของชู (Chu) ได้ทำการทดลองพบว่า ตัวนำยวดยิ่ง Ba-La-Cu-O เมื่อใส่ความดันเข้าไปในระบบ สามารถมีอุณหภูมิวิกฤติเพิ่มขึ้นจาก 35 เคลวิน เป็นเท่ากับ 50 เคลวิน ได้ และยังสามารถเพิ่มขึ้นได้ถึง 90 เคลวิน เมื่อแทนที่อะตอม La ด้วย Y ซึ่งมีสูตรใหม่เป็น YBa2Cu3 Ox
ความแตกต่างระหว่างตัวนำยวดยิ่งอุณหภูมิสูงกับตัวนำยวดยิ่งแบบดั้งเดิม
ในปัจจุบันตัวนำยวดยิ่งอุณหภูมิสูงที่ถูกค้นพบมีมากมายหลายชนิด แต่ในที่นี้จะสนใจเฉพาะตัวนำยวดยิ่งที่มีคอปเปอร์อไซด์เป็นคงประกอบคง ซึ่งนอกจะมีอุณหภูมิวิกฤตที่สูงแล้ว ตัวนำยวดยิ่งอุณหภูมิสูงยังมีสมบัติอีกหลายประการที่แตกต่างจากตัวนำยวดยิ่งแบบดั้งเดิม ซึ่งพอจะสรุปได้ดังนี้ (Bums, 1992)
1. สมบัติของสารตัวนำยวดยิ่งอุณหภูมิสูงจะมีลักษณะขึ้นกับทิศทางเป็นอย่างมาก คือ มี โครงสร้างของอะตอมในผลึกเป็นชั้น ๆ และการนำไฟฟ้าในแนวตั้งฉากกับแกนหลักของผลึกเกือบจะไม่มี ทำให้ตัวนำยวดยิ่งอุณหภูมิสูงมีโครงสร้างการนำไฟฟ้าเกือบเป็น 2 มิติ
2. ตัวนำยิ่งยวดแบบดั้งเดิมเป็นตัวนำยวดยิ่งที่ไม่ขึ้นกับทิศทางซึ่งจะมีความยาวอาพันธ์ค่าเดียว แต่ตัวนำยวดยิ่งอุณหภูมิสูงส่วนใหญ่จะมีความยาวอาพันธ์ 2 ค่า คือ ความยาวอาพันธ์ในระนาบ ab และความยาวอาพันธ์ตามแกน C โดยความยาวอาพันธ์ทั้ง 2 ค่านี้มีขนาดที่แตกต่างกันมาก เช่น ในสารประกอบบิสมัทจะมีความยาวอาพันธ์ตามแกน C ประมาณ 2 อังสตรอม แต่ในระนาบ ab มีความยาวอาพันธ์ประมาณ 40 อังสตรอม
3. ตัวนำยวดยิ่งอุณหภูมิสูงมีความยาวอาพันธ์ประมาณ 10-40 อังสตรอม แต่ตัวนำยวดยิ่งแบบดั้งเดมจะมีค่าประมาณ 10,000 อังสตรอม ซึ่งมากกว่าตัวนำยวดยิ่งอุณหภูมิสูงประมาณ 1000 เท่า
4. ในตัวนำยวดยิ่งแบบดั้งเดิม เมื่ออุณหภูมิวิกฤกเพิ่มสูงขึ้นความหนาแน่นของประจุก็จะเพิ่มขึ้นด้วย แต่ในตัวนำยวดยิ่งอุณหภูมิสูงความหนาแน่นของประจุมีรูปแบบที่ไม่ชัดเจน ซึ่งได้มีการพบว่าในตัวนำยวดยิ่งอุณหภูมิสูงบางชนิดที่มีอุณหภูมิวิกฤตสูง แต่จะมีความหนาแน่นประจุค่อนข้างน้อย
5. ในแต่ละวิธีของการวัดจะให้ค่าที่ไม่เท่ากันและมีค่าสูงกว่าของตัวนำยวดยิ่งแบบดั้งเดิมมาก โดยวิธีการวัดค่าช่องว่างพลังงานที่ใช้มีหลายวิธี เช่น การทะลุผ่าน (Tunneling) การแพร่รังสีอินฟราเรด (Infrared radiation) การดูดกลืน (Absorption) และการสะท้อน (Reflection)
6. ตัวนำยวดยิ่งอุณหภูมิสูงบางชนิดจะมีค่าสัมประสิทธิ์ของไอโซโทปน้อยกว่าและบางชนิดจะให้ค่าที่มากกว่าทฤษฎี BCS
7. ในตัวนำยวดยิ่งอุณหภูมิสูง อุณหภูมิวิกฤตจะขึ้นกับความเข้มข้นของสารเจือแบบไม่เป็นแม่เหล็ก แต่ในขณะที่ตัวนำยวดยิ่งแบบดั้งเดิมอุณหภูมิวิกฤตจะขึ้นตามความเข้มข้นของสารเจือแบบแม่เหล็ก โดยอุณหภูมิวิกฤตจะไม่ขึ้นกับสารเจือแบบไม่เป็นแม่เหล็ก
เนื่องจากมีความแตกต่างระหว่างตัวนำยวดยิ่งแบบดั้งเดิมกับตัวนำยวดยิ่งอุณหภูมสูงหลายประการ แสดงว่าการอธิบายสัมบัติของตัวนำยวดยิ่งอุณหภูมิสูงตามทฤษฎี BCS โดยใช้กลไกของอันตรกิริยาที่ใช้โฟนอนแบบอ่อนและใช้การประมาณในขั้นตอนการคำนวณจะไม่สามารถอธิบาย สมบัติของตัวนำยวดยิ่งอุณหภูมิสูงได้ถูกต้องครบถ้วน แนวทางหนึ่งในการความพยายามเพื่อ อธิบายตัวนำยวดยิ่งอุณหภูมิสูงคือการปรับปรุงทฤษฎี BCS และทฤษฎีกินซ์เบิร์กแลนดาวโดยเพิ่ม ความละเอียดในการคำนวณให้มากขึ้นและใช้การประมาณในการคำนวณให้น้อยที่สุด เพื่อให้ครอบคลุมวมบัติของตัวนำยวดยิ่งอุณหภูมิสูงมากที่สุด
การแบ่งประเภทของตัวนำยวดยิ่งตามชนิดของสารประกอบมีดังนี้
1. ตัวนำยวดยิ่งแบบดั้งเดิม
2. ตัวนำยวดยิ่งอุณหภูมิสูง
3. ตัวนำยวดยิ่งแบบแม่เหล็ก
4. ตัวนำยวดยิ่งแบบออกไซด์
5. ตัวนำยวดยิ่งอิเล็กตรอนหนัก
6. ตัวนำยวดยิ่งแบบประกอบอินทรีย์
สารประกอบอินทรีย์ (Organic) ที่แสดงสมบัติเป็นตัวนำยวดยิ่งได้ ถูกค้นพบครั้งแรกในทศวรรษ 1980 โดยมีอุณหภูมิวิกฤตน้อยกว่า 1 เคลวิน ซึ่งกลไกการเกิดสภาพนำยวดยิ่งในสารประกอบอินทรีย์นี้เกิดจากการถ่ายเทประจุ (Charge transfer) ระหว่างโมเลกุลแคทไอออนของสารประกอบอินทรีย์ (Organic cation) (Anion) โดยมี ออบิทอลในแคทไอออนทำให้เกิดการนำไฟฟ้าแบบโลหะขึ้น โครงสร้างหลักที่สำคัญในตัวนำยวดยิ่งแบบสารประกอบอินทรีย์ (Organic building block) หรือ bis (ethylenedioxy) Tetrathiafulvalene ซึ่งเขียนย่อว่า ET โดยในปี 1983 มีการค้นพบ (ET)2 ReO4 ที่มีอุณหภูมิวิกฤต 2.5 เคลวิน ซึ่งสูงมาก แล้วในปัจจุบันตัวนำยวดยิ่งประเภทนี้มีการค้นพบในสารประกอบ (ET)2 Cu [N(CN)2] Br มีอุณหภูมิวิกฤต 11.6 เคลวิน ทำให้แนวคิดเกี่ยวกับตัวนำยวดยิ่งแบบสารประกอบอินทรีย์ที่มีอุณหภูมิวิกฤตที่ต่ำมากๆ เปลี่ยนไป
ตัวนำยวดยิ่งแบบสารประกอบอินทรีย์เป็นตัวนำยวดยิ่งที่มีสมบัติที่หลากหลาย โดยจะมีสมบัติอย่างหนึ่งที่คล้ายคลึงกับตัวนำยวดยิ่งแบบคิวเพร์ท คือ มีความไม่สมมาตรสูงมาก การนำไฟฟ้าเกิดขึ้นเฉพาะในบางทิศทางเท่านั้น และส่วนใหญ่จะเกิดการนำไฟฟ้าตามระนาบ แต่ก็มีสมบัติอีกหลายประการที่แตกต่าง เช่น ในโลหะปกติค่าของสเปกตรัมทางแสง (Optical spectrum) ที่แสดงว่าอัตราการกระเจิงแบบไม่ยืดหยุ่นของอิเล็กตรอนจะมีค่าขึ้นกับรากที่ 2 ของความถี่หรืออุณหภูมิ ซึ่งถูกเรียกว่าเป็น ของเหลวเฟอร์มิ (Fermi liquid) แต่สำหรับตัวนำยวดยิ่งแบบสารประกอบอินทรีย์ ผลการทดลองทางสเปกตรัมทางแสงสามารถสรุปได้ว่าอัตราการกระเจิงแบบไม่ยืดหยุ่นของอิเล็กตรอนมีค่าขึ้นกับความถี่และอุณหภูมิแบบเชิงเส้น ซึ่งก็พบในตัวนำยวดยิ่งอุณหภูมิบางชนิดด้วย บางครั้งจะเรียกว่าตัวนำยวดยิ่งที่มีสมบัติแบบนี้ว่า ตัวนำยวดยิ่งแบบไม่เป็นของเหลวเฟอร์มิ (Non-Fermi liquid superconductor) และในบางสารประกอบพบว่าค่าสัมประสิทธิ์ของไอโซโทปของตัวนำยวดยิ่งแบบสารประกอบอินทรีย์จะมีเครื่องหมายเป็นลบได้เมื่อมีองค์ประกอบที่เป็นไฮโดรเจนเปลี่ยนเป็นดิวเทอเรียมด
